智能電磁流量計是工業場合應用非常**的流量計,因為精度高,技術成熟,石油、化工、冶金、食品、水利、環保等各個領域都能見到它的身影。正確選型是保證使用效果的關鍵,只要注意以下5個步驟即可。
一、選型前了解現場技術要求及參數
1.了解被測流體介質的組分,酸、堿、鹽等腐蝕和摩擦特性;
2.工藝管道的zui大流量和zui小流量,zui高工作壓力。流量計一般介質流速以2~6m/s為宜特殊狀態應不低于0.3m/s或高于12m/s;
3.工況條件,諸如zui高、zui低溫度,相對濕度等。
1)被測流體必須具備一定的導電性,電導率不小于5us/cm;
2)實際zui高工作壓力必須小于流量計的額定工作壓力,確定管道是否存在負壓情況;
3)zui高工作溫度和zui低工作溫度必須符合流量計的正常工作溫度要求;

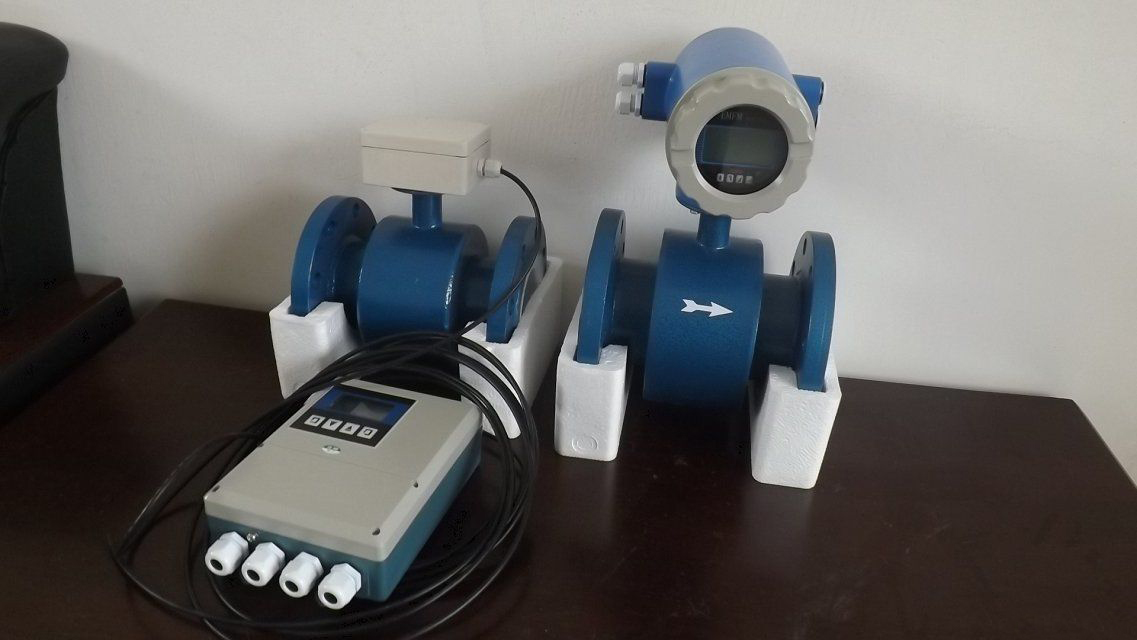

4)在現場環境較好的條件下,優先選用一體型;當環境惡劣的情況下,譬如轉換器表面受強熱輻射、管道震動過大或環境腐蝕性氣體嚴重的場合要選用分體型。
二、注意儀表口徑、流速、流量對照表
根據流量與流速及流量計管徑之間的關系式:V=354XQ/D2，其中:V**速(ms)，Q**量(m/h)，D**量計口徑（mm），您可以根據自身工藝管道的實際流量對應上表中的流量來選擇相應口徑規格的流量計,盡可能選擇與工藝管道相同口徑規格的流量計。
若選擇的口徑規格與工藝管道的內徑不符,應進行相應的縮徑或擴徑處理,若對管道進行縮管,應考慮這樣所引起的壓力損失是否會影響工藝流程。為了防止安裝異徑管后影響流速場的分布,造成壓力的損失,進而降低電磁流量計的測量精度,要求異徑管的中心錐角a不大于15°,越小越好。
三、襯里材料選擇
應根據被測介質的腐蝕性、磨損性、衛生要求以及工作溫度選擇電磁流量計的襯里材料。
四、正確選擇智能電磁流量計電極材料
應根據流體的腐蝕性來選擇電極的材料,具體可結合本身介質情況咨詢本公司。
五、接地環選擇
為了使智能電磁流量計可靠的工作,不受外界寄生電勢的干擾,提高量精度,傳感器要有良好的單獨接地線,接地電阻<10Ω。若儀表的管道(相對于介質)是絕緣性的,則要用接地環,其材質應與被測介質的腐蝕性相適應;若被測介質是磨損性的,則宜選用帶頸接地環,以保護進、出口
端的襯里,延長使用壽命。
調試智能電磁流量計應注意的三個關系
智能電磁流量計是一種測量導電介質的流量儀表。我們在安裝和使用過程中會遇到一些問題,導致儀表不能正常測量,大多數故障是出現在流量計安裝調試階段,安裝不妥,環境干擾以及流體特性影響等原因都會影響儀表性能。其實,只要安裝時注意以下三個關系就能將流量計調試好。
一、智能電磁流量計調試和介質的關系
液體含有均勻分布細小氣泡通常不影響正常測量,所測得體積流量是液體和氣體兩者之和時,由于氣泡增大會使輸出信號波動,若氣泡大到流過電極遮蓋整個電極表面,使電極信號回路瞬時斷開,輸出信號將產生變動。兩種或兩種以上液體作管道混合工藝時,若兩種液體電導率(或各自與電極章電位)有差異,在混合未均勻前即進入流量傳感器進行流量測量,輸出信號亦會產生波動。低頻(50/16~50/6hz)矩形勵磁電磁流量計測量液體中含有固體超過一定含量時將產生漿液噪聲,輸出信號亦會有一定程度波動。電極材質與被測介質選配不善,產生鈍化或氧化等化學作用,電極表面形成絕緣膜,以及電化學和極化現象等,均會妨礙正常測量。
二、電磁流量計和管道系統以及安裝的關系:
通常是電磁流量計傳感器安裝位置不正確引起的故障，常見的有將流量傳感器安裝在易積聚潴留氣體的管網高點;流量傳感器后背壓,液體徑直排入大氣,形成其測量管內非滿管;裝在自上向下的垂直管道上,可能出現排空等原因。
三、電磁流量計的調試與環境的關系
主要是管道雜散電流干擾,空間電磁波干擾,大電機磁場干擾等。管道雜散電流干擾通常采用取良好單獨接地保護可獲得滿意測量,但如遇管道有強雜散電流(如電解車間管道)亦不一定能克服,須采取流量傳感器與管道絕緣的措施。空間電磁波干擾一般經信號電纜引入,通常采用單層屏蔽予以保護,但也會遇到屏蔽保護還不能克服的情況。
