一、電磁流量計工作原理
電磁流量計( Eletromagnetic Flowmeters,簡稱EMF)是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。電磁流量計是根據法拉第電磁感應定律制成的,電磁流量計用來測量導電液體體積流量的儀表。由于其獨特的優點,電磁流量計目前已**地被應用于工業過程中各種導電液體的流量測量,如各種酸、堿、鹽等腐蝕性介質;電磁流量計各種漿液流量測量,形成了獨特的應用領域。

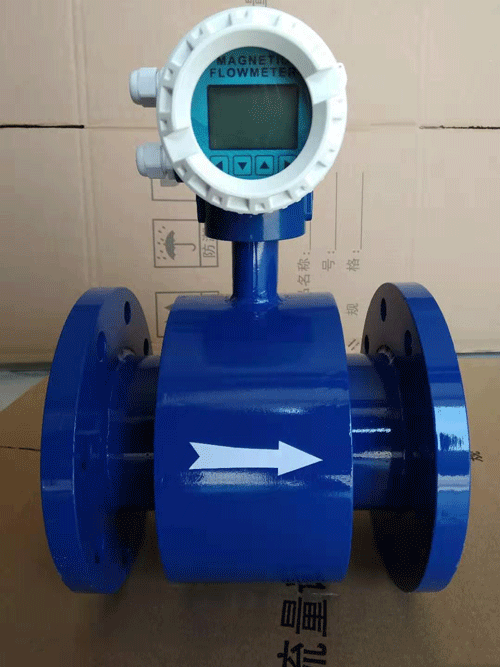

在結構上,電磁流量計由電磁流量傳感器和轉換器兩部分組成。傳感器安裝在工業過程管道上,它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號,并通過傳輸線將此信號送到轉換器。轉換器安裝在離傳感器不太遠的地方,它將傳感器送來的流量信號進行放大,并轉換成流量信號成正比的標準電信號輸出,以進行顯示,累積和調節控制。
二、輸出波動故障原因
輸出波動大體上可歸納為5方面故障原因,它們是
(1)流動本身是波動或脈動的,實質上不是電磁流量計的故障,僅如實反映流動狀況
(2)管道末充滿液體或液體中含有氣泡
(3)外界雜散電流等電、磁干擾;
(4)液體物性方面(如液體電導率不均勻或含有較多變顆粒/纖維的漿液等的原因
(5)電極材料與液體匹配不妥。
三、檢查程序
檢查電磁流量計輸出波動的流程。先按流程圖全面考急作初步調查和判斷,然后再逐項細致檢査和試排除故障。流程所列檢査順序的先后原則是:①可經觀察或詢問了解無須作較大操作的在前,即先易后難:②按過去現場檢修經驗,出現頻度較高而今后可以出現概率較高者在前;③檢査本身的先后要求若經初步調査確認足后幾項故障原因,亦可提前作細致檢查。
